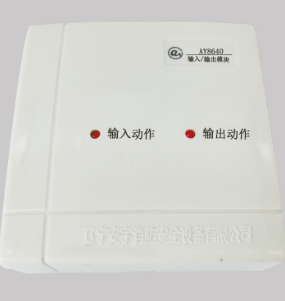

AY8640輸入輸出模塊

AY8640輸入輸出模塊

產品詳細介紹

功能和用途


·與火災報警控製器中的手動控製單元相連接，能分別提供一組開啟和關閉觸點，同時提供接收相應反饋狀態的端子。
·能夠實現對消防泵、噴淋泵、排煙風機、送風機等外部設備的啟動、停止控製，並將設備的動作狀態反饋給火災報警控製器。
·能夠監視模塊外部連接線的通斷狀態。

·能夠監視外部設備控製電路電源的供電狀態。


技術指標




靜態電流

＜3 mA

環境溫度

-10℃～+50℃

動作電流

＜3mA

環境濕度

≤95﹪RH（40℃±2℃）

觸點容量

DC30V/2A

外形尺寸

85×85×35mm

工作電壓

DC18V～24V

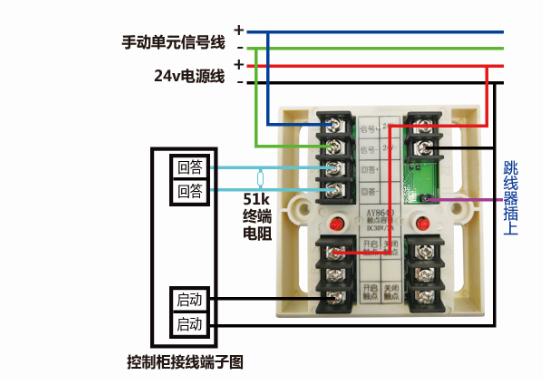

產品接線圖







故障排除方法




·設備故障：測量信號線電壓是否在工作電壓值內;控製器是否複位。

·自檢故障：24V電源線為是否按極性接線，且電壓是否在工作電壓值內；模塊出廠配置的51K電阻是否連接在外部設備反饋無源觸點的兩端；模塊開啟觸點、關閉觸點必須是否與外部受控設備構成直流24V的回路；跳線器否設置正確。

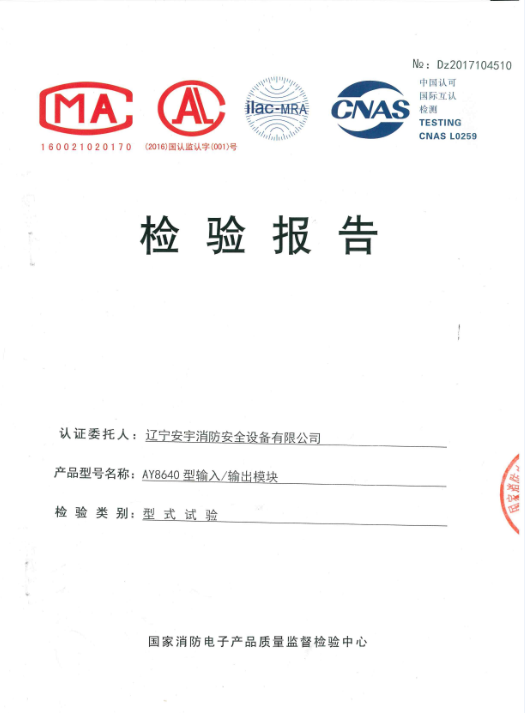

檢驗報告

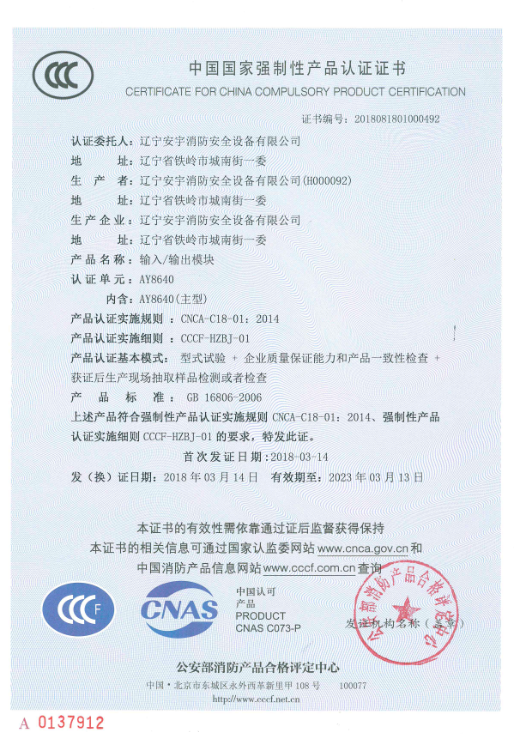

認證證書
