功能和用途

·連接在火災報警控製器的信號總線上，能夠接收外部設備無源觸點信號，並將觸點的開關狀態反饋給火災報警控製器。

·外部設備類型：水流指示器、壓力開關、信號閥等。

·可以做為各種輸出無源觸點信號的設備與火災報警控製器連接的接口模塊。

·能夠監視模塊外部連接線的通斷狀態。

技術指標

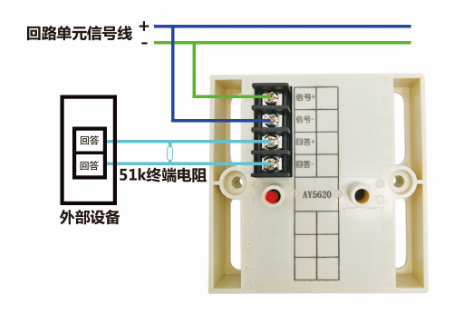

接線示意圖

故障排除方法

·設備故障：測量信號線電壓是否在工作電壓值內；檢查設備編碼是否正確。

·自檢故障：模塊出廠配置的51K電阻是否連接在外部設備反饋無源觸點的兩端。

檢驗報告

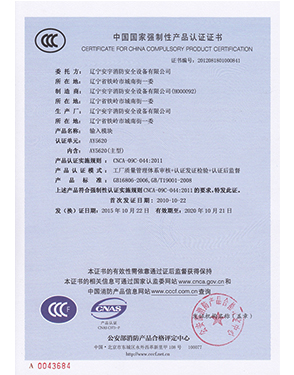

認證證書
