功能和用途

·用於總線製消防聯動控製器中外部設備動作狀態的檢測。模塊在外部設備動作後產生火警信息、監管信息或反饋信息，並將模塊所產生的對應信息傳輸至消防聯動控製器，同時點亮模塊的輸入動作指示燈，以表明檢測成功，模塊所連接外部設備類型主要有水流指示器、壓力開關、信號閥等，模塊還可以作為各種輸出無源觸點信號的設備與消防聯動控製器連接的接口模塊。

技術指標

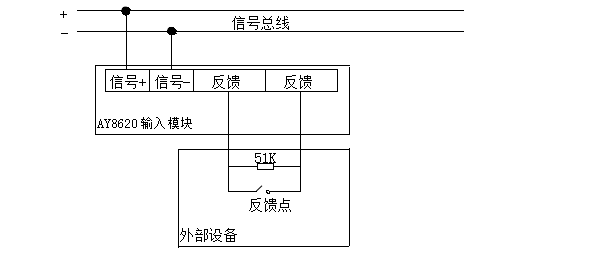

接線示意圖

注意事項

AY8620輸入模塊外部設備反饋端必須接51K 終端電阻，否則會報自檢故障。主要用於檢測是否斷線和外部設備是否動作。

請注意不要將連線接入交流控製回路，以防強交流幹擾信號損壞聲光或控製設備。

檢驗報告

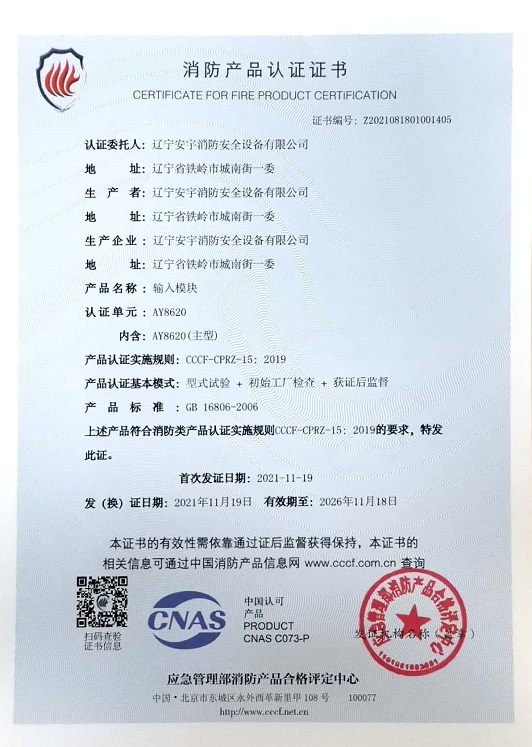

認證證書
